HPS-1000

特長

    • AMD社Ryzen™ PRO 5000デスクトッププロセッサ搭載による、要求の厳しいワークロードに対応する最新のパフォーマンス、セキュリティ機能、シームレスな管理を提供します。
    • 2枚DDR4 3200MHz、最大64GBまで拡張可能(オプションでECCメモリ選択可)
    • 独立で動作する2.5G LANポート1基装備、3基GigE LANポート装備、うち2基IEEE 802.3at PoE+対応
    • TPM 2.0とTSN規格と5G/WiFi/4G/LTE/GPRS/UMTS通信サポート
    • DC電源で最大9V-50V入力サポート、ソフトウェアによるイグニッション制御
    • オプションで外部よりM.2 SSDトレーの増設可能、SUMIT B拡張可能
    • オプションによるOpenVINO x VHub AIでワンストップAIoTソリューション提案

    主な特長

    Outstanding Performance

    • AMD Ryzen PRO Processors with AMD Radeon Graphics, max 8-core 16-Thread & 4.6GHz, deliver modern performance, security features, and seamless management for demanding workloads

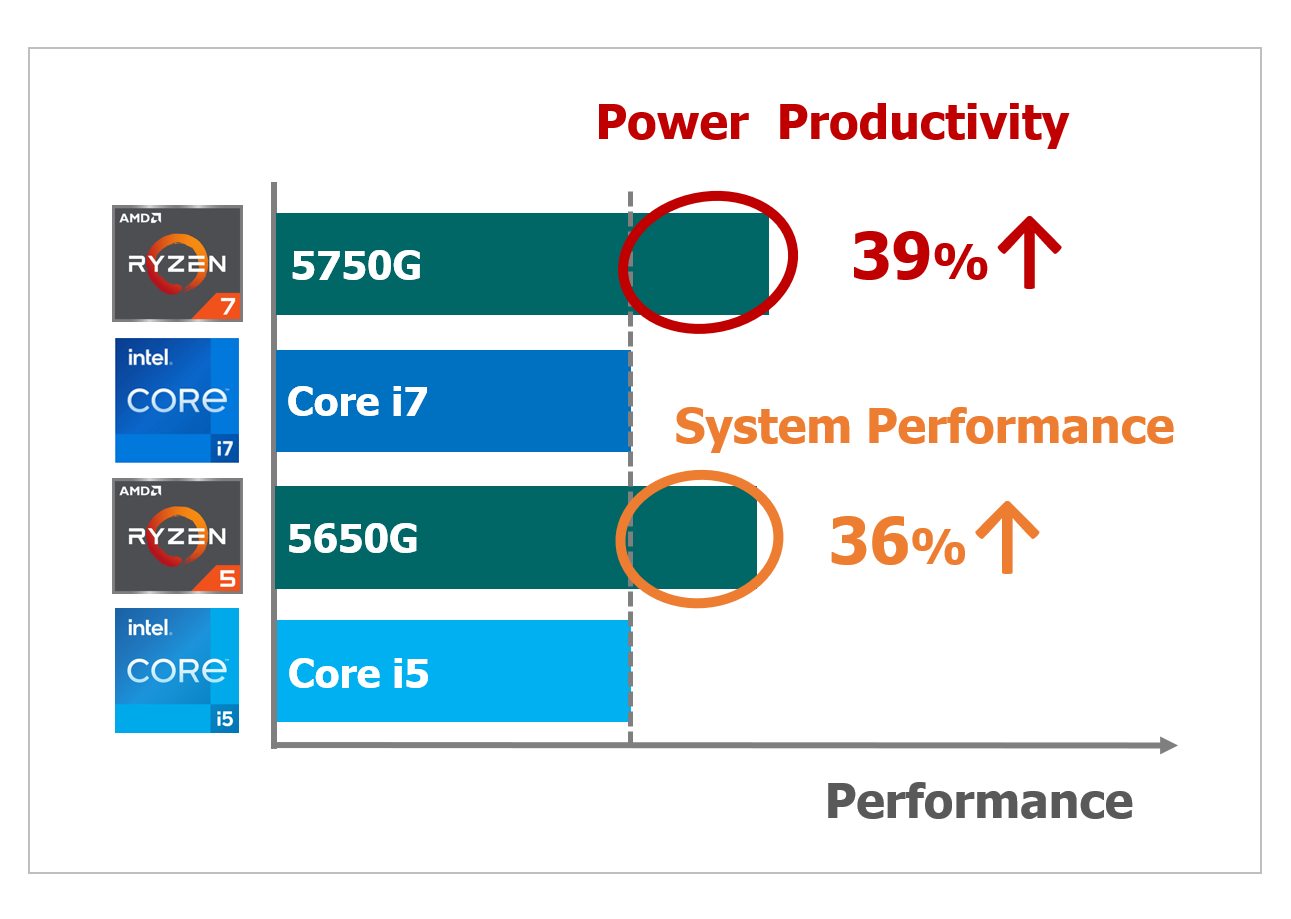

    • Max 39% Power Productivity↑ than 8-core 10th Gen Intel Core i7 Processor
    • Max 36% System performance↑ than 6-core 10th Gen Intel Core i5 Processor
    • High-speed Data Transfer : USB 3.2 Gen 2 (10G), PCIe 3.0 (8GT/s), SATA III (6G), USB 3.1 (5G), 2.5GigE LAN (2.5G)

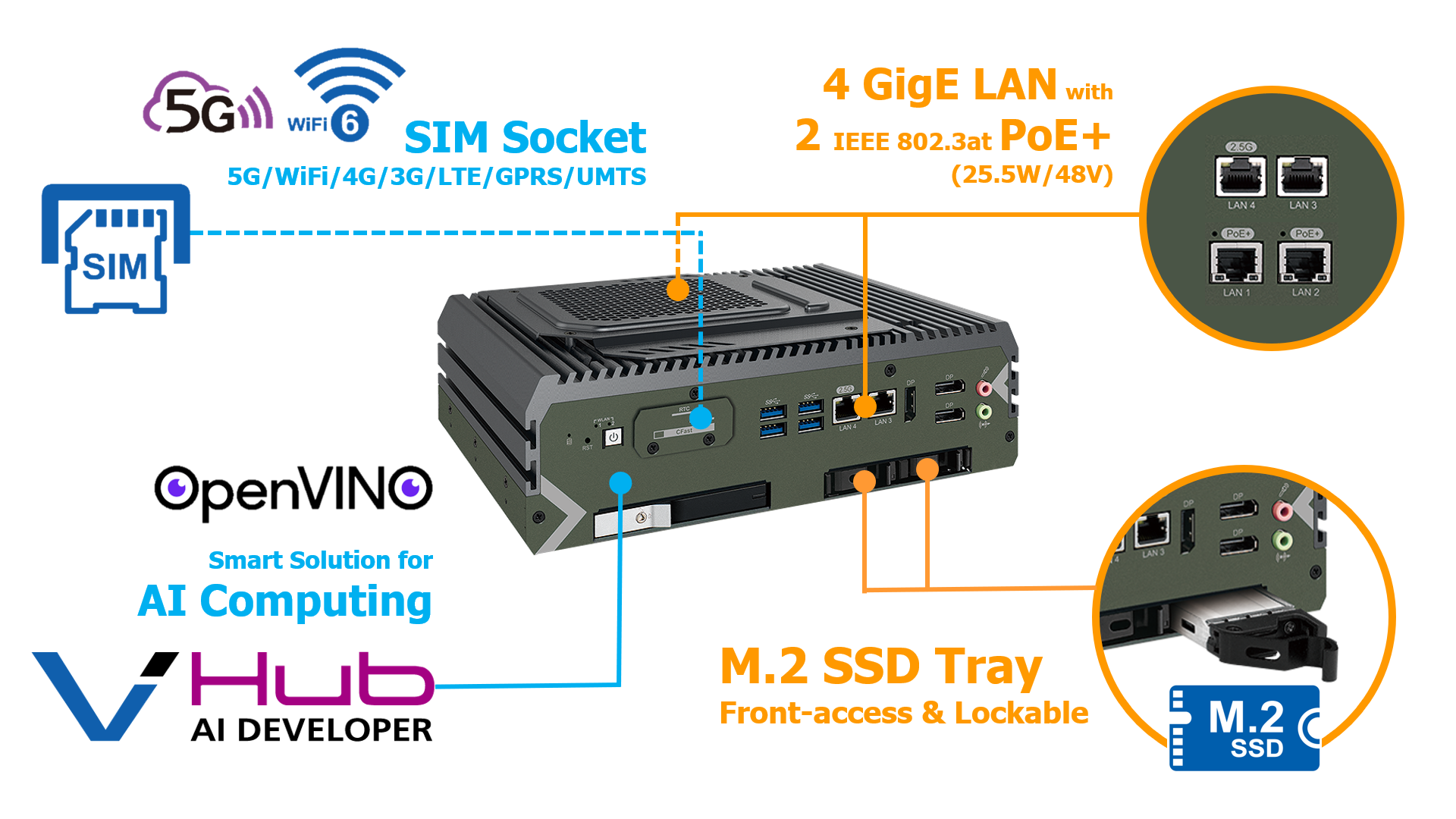

    Advanced Integration

    • AMD Radeon Graphics supports triple independent DisplayPort displays, up to 1920 x 1080 Full HD
    • 4 GigE LAN with 2 IEEE 802.3at PoE+ (25.5W/48V)
    • 2 USB 3.2 Gen 2, 4 USB 3.1, 4 COM RS-232/422/485
    • SIM Socket for 5G/WiFi/4G/3G/LTE/GPRS/UMTS
    • 2 Front-access 2.5” SDD/HDD Tray, optional 2 M.2 SSD Tray
    • M2. Key B, M.2 Key E, optional SUMIT B
    • OpenVINO for AI Computing

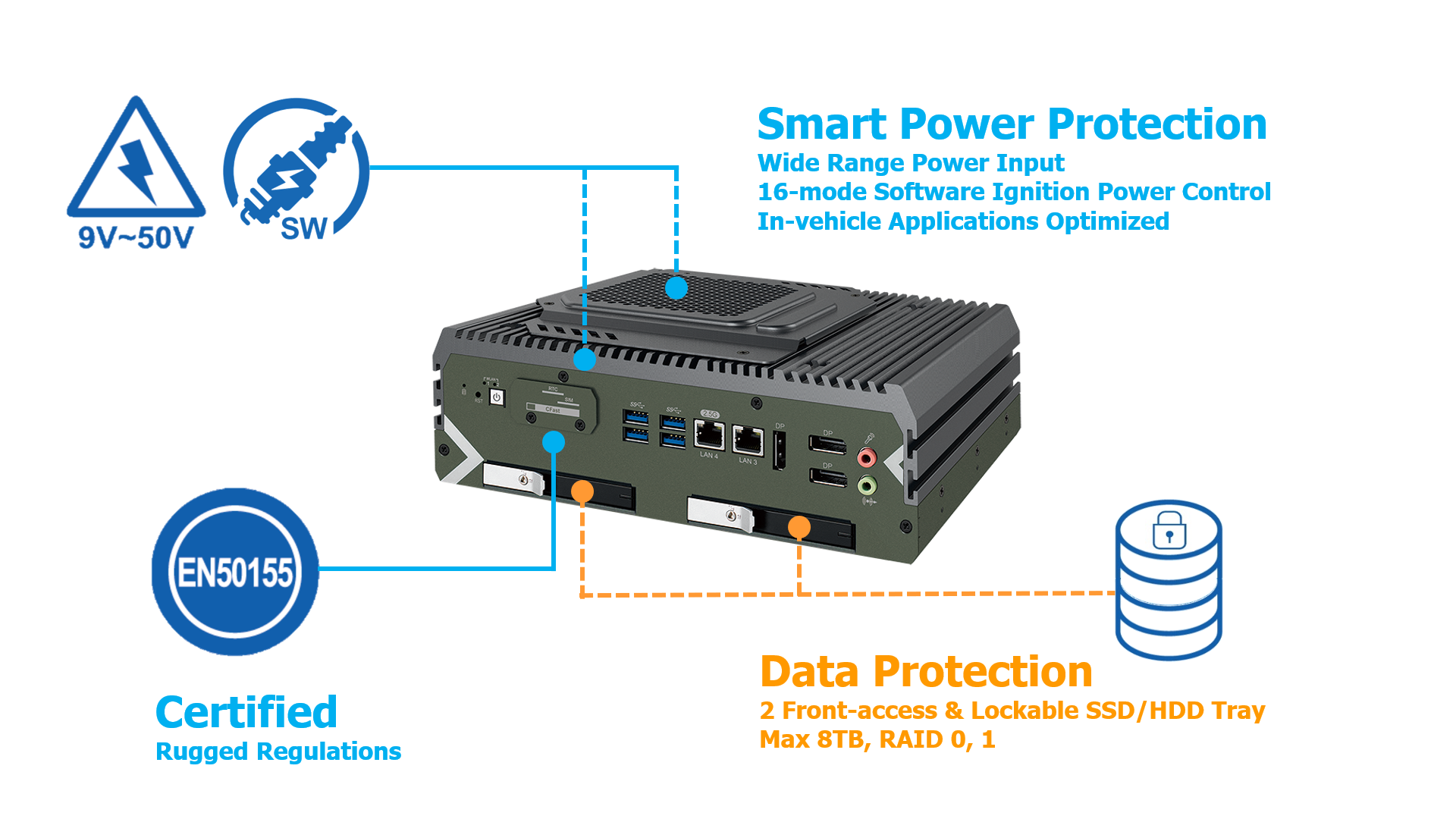

    Trusted Reliability

    • ECC Memory supported
    • Lockable SSD trays, RAID 0, 1 data protection
    • DC 9V to 50V wide range power input
    • 16-mode Software Ignition Power Control for in-vehicle applications
    • Anti-shock, Anti-vibration
    • EN50155 & EN50121-3-2 compliant
    • -40°C to 60°C wide range operating temperature

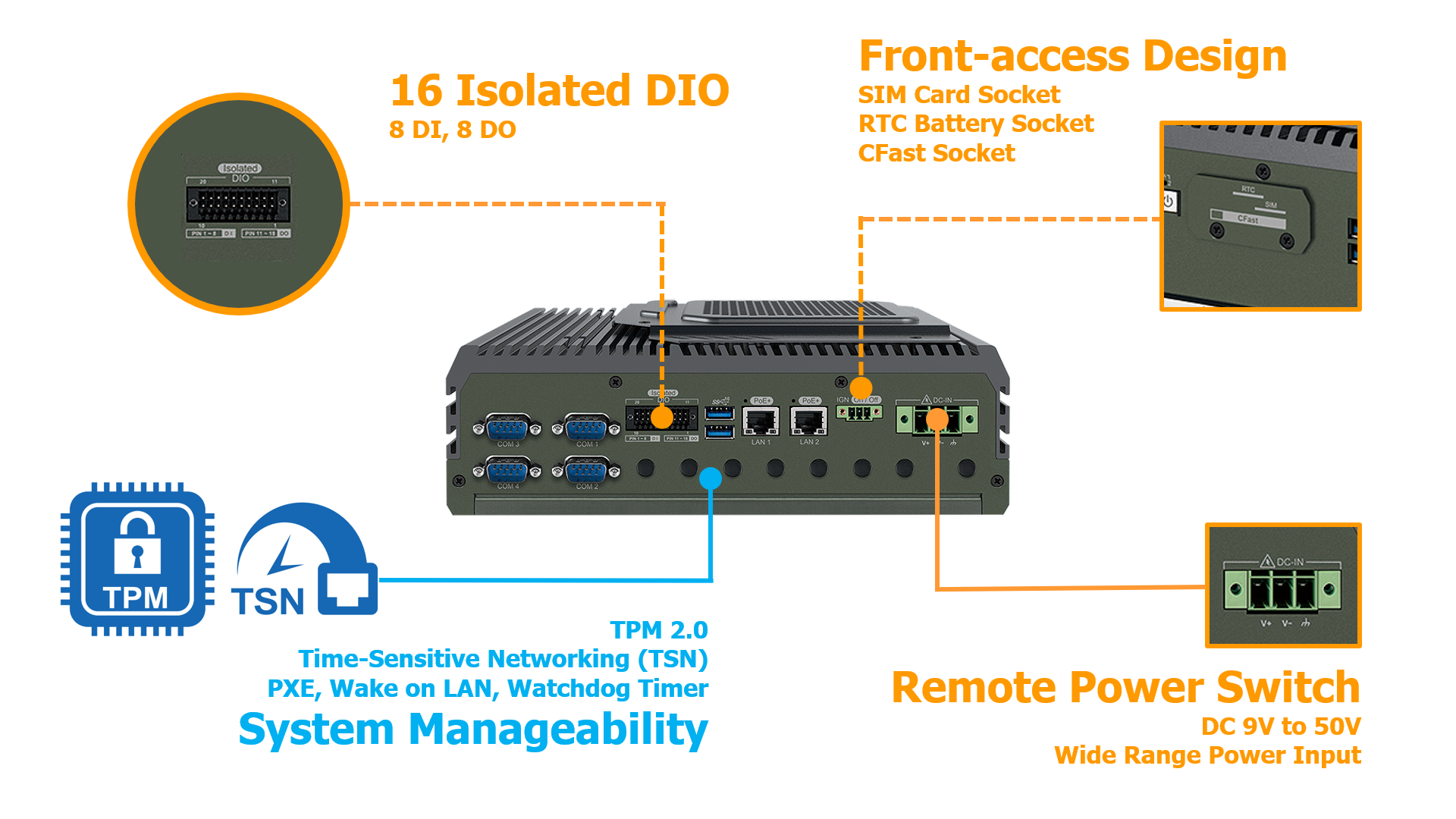

    User-friendly Manageability
    • 16 Isolated DIO : 8 DI, 8 DO
    • Front-access & lockable SSD/HDD trays
    • Front-access RTC Battery Socket
    • Software Ignition Power Control, Remote Power Switch
    • Smart System Management : TPM 2.0, TSN, PXE, Wake on LAN, Watchdog Timer

概要

    新しいZen3アーキテクチャを備えたAMD社Ryzen™ PRO 5000シリーズプロセッサを搭載したHPS-1000は、最新のパフォーマンス、セキュリティ機能、シームレスな管理を実現する高性能ファンレスPCです。Vecow HPS-1000は、独立した2.5G LANポート1基、3基GigE LANポートのうち、2基PoE+ポートを備えています。4基COMポート、6基USBポート、1基SIMカードソケット、および絶縁型DIO装備、豊富なI/Oなどの搭載、コンパクトな設計でも拡張可能です。9V〜50VDC入力電圧および-40°C〜60°Cの動作温度範囲をサポートしています。VecowのHPS-1000は、自動化工場、マシンビジョン、AMR、車載コンピューティング、あらゆるAIoT/Industry4.0アプリケーションに最適な高性能ファンレスPCです。

スペック

システム
プロセッサ AMD Ryzen™ 7 Pro 5000 Series Processors
チップセット AMD X570
BIOS AMI
SIO Fintek F81966
メモリ 2 DDR4 3200MHz SO-DIMM, up to 64GB (ECC/Non-ECC)
OS Windows 10, Linux
I/Oインタフェース
シリアル 4 COM RS-232/422/485
USBポート
-3 USB 3.1
-3 USB 3.2 Gen2
Isolated DIO 16 Isolated DIO : 8 DI, 8 DO
LEDランプ Power, HDD, PoE, Wireless
SIMカード  1 External SIM Card Socket
RTCバッテリー Front access RTC Battery
拡張スロット
M.2
- 1 M.2 Key B Socket (2280/3042/3052, PCIe x2/USB 3/USB 2)
- 1 M.2 Key E Socket (2230, PCIe/USB)
SUMIT 1 SUMIT B Slot (Optional)
グラフィックス
グラフィックス
プロセッサ
AMD Radeon™ Graphics
インタフェース 3 DisplayPort : Up to 1920 x 1080@60Hz
ストレージ
SATA 2 SATA III (6Gbps) support software RAID 0, 1
M.2
- 1 M.2 Key M Socket (2280, PCIe x4)
- 1 M.2 Key B Socket  (2280, PCIe x2, share with expansion)
その他
HPS-1000-4G : 2 2.5" SSD/HDD Bracket (Internal)
HPS-1000-4R : 2 Front-access 2.5"SSD/HDD Tray
HPS-1000-4S : 1 Front-access 2.5"SSD/HDD Tray, 2 Front-access M.2 Key M SSD Tray
1 CFast Socket, Push-in/Push-out Ejector
オーディオ
コーデック Realtek® ALC888S-VD, 7.1 Channel HD Audio
端子 1 Mic-in, 1 Line-out
PoE
LAN 1 GigE IEEE 802.3at (25.5W/48V) PoE+ by Intel® I210
LAN 2 GigE IEEE 802.3at (25.5W/48V) PoE+ by Intel® I210
イーサネット
LAN 3 Intel® I210 GigE LAN
LAN 4 Intel® I225-IT 2.5 GigE LAN
電源
入力電圧 DC 9V to 50V Power Input
インタフェース 3-pin Terminal Block : V+, V-, Frame Ground
イグニッション
コントロール
16-mode Software Ignition Power Control
リモートスイッチ 3-pin Terminal Block
その他
TPM Infineon SLB9665 supports TPM 2.0, LPC Interface
ウォッチドッグタイマ(WDT) Reset : 1 to 255 sec./min. per step
スマート遠隔制御 Wake on LAN, PXE supported
HW Monitor Monitoring temperature, voltages. Auto throttling control when CPU overheats.
メカニカル設計
外型寸法 260.0mm x 188.0mm x 87.8mm
質量 3.8 kg (8.38 lb)
マウント
- Wallmount by mounting bracket
- DIN Rail Mount (Optional)
- 2U Rackmount (Optional)
設置環境条件
動作温度
-40°C to 60°C (-40°F to 140°F)
保存温度 -40°C to 85°C (-40°F to 185°F)
湿度 5% to 95% Humidity, non-condensing
相対湿度 95% at 60°C
耐衝撃性
耐振動性
-MIL-STD-810G, Procedure I
-Military application: Shock and Vibration Tests
EMC指令 CE, FCC, EN50155, EN50121-3-2



ダウンロード

型番 ファイル名 ファイルタイプ 更新日 ダウンロード
HPS-1000 HPS-1000 DM(English) .PDF 2023/4/7 Download
HPS-1000 HPS-1000カタログ (日本語) .PDF 2023/4/7 Download
HPS-1000 HPS-1000 Series FCC Certification .PDF 2022/9/5 Download
HPS-1000 HPS-1000 Series FCC Test Report .PDF 2022/9/5 Download
HPS-1000 HPS-1000 Series EN50155 & EN50121-3-2 CE Certification .PDF 2022/9/5 Download
HPS-1000 HPS-1000 Series EN50155 & EN50121-3-2 Test Report .PDF 2022/9/5 Download
HPS-1000 HPS-1000 Series EN50155 & EN50121-3-2 UKCA Certification .PDF 2022/9/5 Download
HPS-1000 HPS-1000 Series EN55032 & EN55035 UKCA Certification .PDF 2022/9/5 Download
HPS-1000 HPS-1000 Series EN55032 & EN55035 CE Certification .PDF 2022/9/5 Download
HPS-1000 HPS-1000 Series EN55032 & EN55035 Test Report .PDF 2022/9/5 Download
HPS-1000 HPS-1000 Series Vibration and Shock Test Report .PDF 2022/10/14 Download
HPS-1000 HPS-1000 Series High and Low Temperature Test Report .PDF 2022/10/14 Download
HPS-1000 HPS-1000 Chipset Driver .ZIP 2022/5/30 Download
HPS-1000 HPS-1000 Graphics Driver 03 .ZIP 2022/5/30 Download
HPS-1000 HPS-1000 Graphics Driver 01 .ZIP 2022/5/30 Download
HPS-1000 HPS-1000 Graphics Driver 02 .ZIP 2022/5/30 Download
HPS-1000 HPS-1000 LAN Driver .ZIP 2022/5/30 Download
HPS-1000 HPS-1000 Audio Driver 03 .ZIP 2022/5/30 Download
HPS-1000 HPS-1000 Audio Driver 02 .ZIP 2022/5/30 Download
HPS-1000 HPS-1000 Audio Driver 01 .ZIP 2022/5/30 Download
